Descriere

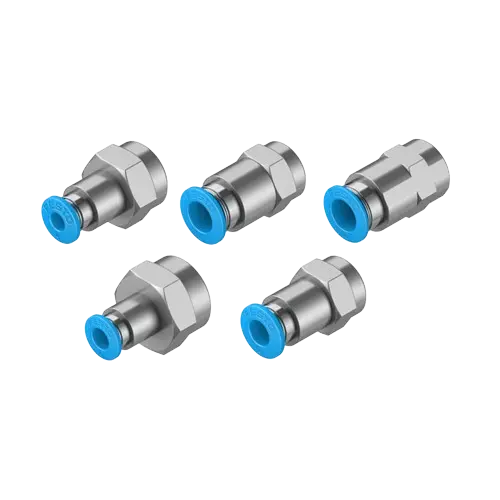

FESTO QSF – Racorduri Push-in cu filet interior (drept)
Racorduri push-in drepte cu filet interior G (BSPP), pentru conectarea rapidă a tuburilor pneumatice în aplicații cu presiuni moderate. Materiale: corp din PBT și piese metalice din alamă nichelată; etanșare elastomer. Presiune maximă 14 bar; temperatură de lucru −10…+80 °C. Gama acoperă diametre de tub 4–12 mm și filete G 1/8, G 1/4, G 3/8.
Specificații generale QSF
- Presiune maximă de lucru: 14 bar
- Interval temperatură: −10…+60 °C
- Material corp: alamă nichelată
- Piese metalice: alamă nichelată
- Etanșare: elastomer
- Filete disponibile: G (BSPP) – filet interior
- Diametre tub compatibile: 4, 6, 8, 10, 12 mm
Modele documentate QSF
Tabel tehnic – selecție modele QSF
| Cod produs | Tip racord | Diametru tub (mm) | Filet | Material corp | Etanșare | Presiune max. | Temperatură |
|---|---|---|---|---|---|---|---|
| QSF-1/4-12-B | drept, filet interior | 12 | G 1/4 | PBT / alamă nichelată | elastomer | 14 bar | −10…+80 °C |
| QSF-1/4-10-B | drept, filet interior | 10 | G 1/4 | PBT / alamă nichelată | elastomer | 14 bar | −10…+80 °C |
| QSF-1/4-6-B | drept, filet interior | 6 | G 1/4 | PBT / alamă nichelată | elastomer | 14 bar | −10…+80 °C |
| QSF-1/4-8-B | drept, filet interior | 8 | G 1/4 | PBT / alamă nichelată | elastomer | 14 bar | −10…+80 °C |
| QSF-3/8-10-B | drept, filet interior | 10 | G 3/8 | PBT / alamă nichelată | elastomer | 14 bar | −10…+80 °C |
| QSF-3/8-12-B | drept, filet interior | 12 | G 3/8 | PBT / alamă nichelată | elastomer | 14 bar | −10…+80 °C |
| QSF-1/8-4-B | drept, filet interior | 4 | G 1/8 | PBT / alamă nichelată | elastomer | 14 bar | −10…+80 °C |
| QSF-1/8-6-B | drept, filet interior | 6 | G 1/8 | PBT / alamă nichelată | elastomer | 14 bar | −10…+80 °C |
| QSF-1/8-8-B | drept, filet interior | 8 | G 1/8 | PBT / alamă nichelată | elastomer | 14 bar | −10…+80 °C |
