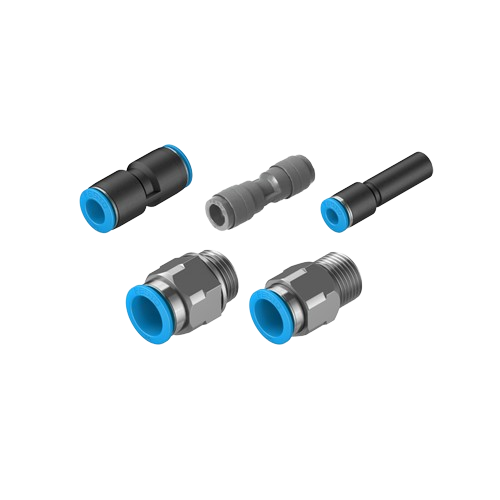

Festo QS Series - Racord drept (Push-In Fittings)

Festo QS Series – Racord drept (Push-In Fittings)

Interval de prețuri: 10,04 lei până la 50,24 lei

Racorduri rapide push-in din seria QS de la Festo, compatibile cu tuburi și filetări standard, pentru aplicații pneumatice cu presiuni moderate. Varianta versatilă pentru configurații drepte.

SKU: QS-SERIES Categorie:

Descriere

FESTO QS – Racorduri Push-in

Racorduri push-in pentru aplicații pneumatice, cu montaj rapid și sigur, disponibile pentru diametre de tub între 4 și 16 mm și filetări R (BSPT) / G (BSPP) / M. Materiale: corp PBT și piese metalice din alamă nichelată, etanșare elastomer. Presiune max. 14 bar; temperatură de lucru −10…+80 °C.

Specificații generale

  • Presiune maximă de lucru: 14 bar
  • Interval temperatură: −10…+80 °C
  • Material corp: PBT
  • Piese metalice: alamă nichelată
  • Etanșare: elastomer
  • Filete disponibile: R (BSPT), G (BSPP), M (metric)
  • Diametre tub compatibile: 4, 6, 8, 10, 12, 16 mm

Modele documentate

Tabel tehnic – selecție modele QS

Cod produs Tip racord Diametru tub (mm) Filet Material corp Etanșare Presiune max. Temperatură
QS-1/2-16 drept 16 R 1/2 PBT / alamă nichelată elastomer 14 bar −10…+80 °C
QS-1/4-10 drept 10 R 1/4 PBT / alamă nichelată elastomer 14 bar −10…+80 °C
QS-1/4-10-I drept (inserție) 10 R 1/4 PBT / alamă nichelată elastomer 14 bar −10…+80 °C
QS-1/4-12-20 drept 12 R 1/4 PBT / alamă nichelată elastomer 14 bar −10…+80 °C
QS-1/4-4 drept 4 R 1/4 PBT / alamă nichelată elastomer 14 bar −10…+80 °C
QS-1/4-6 drept 6 R 1/4 PBT / alamă nichelată elastomer 14 bar −10…+80 °C
QS-1/4-6-I drept (inserție) 6 R 1/4 PBT / alamă nichelată elastomer 14 bar −10…+80 °C
QS-1/4-8 drept 8 R 1/4 PBT / alamă nichelată elastomer 14 bar −10…+80 °C
QS-1/4-8-I drept (inserție) 8 R 1/4 PBT / alamă nichelată elastomer 14 bar −10…+80 °C
QS-1/8-10-I drept (inserție) 10 R 1/8 PBT / alamă nichelată elastomer 14 bar −10…+80 °C
QS-1/8-4-I drept (inserție) 4 R 1/8 PBT / alamă nichelată elastomer 14 bar −10…+80 °C
QS-1/8-6-I drept (inserție) 6 R 1/8 PBT / alamă nichelată elastomer 14 bar −10…+80 °C
QS-1/8-8-I drept (inserție) 8 R 1/8 PBT / alamă nichelată elastomer 14 bar −10…+80 °C

Informații suplimentare

Tip conectare Port 1

Filet exterior conic, Filet exterior gaz, Push-in, Tub
Conexiune Port 1

10mm, 12mm, 4mm, 6mm, 8mm, G1/2, G1/4, G1/8, G3/8, R1/2, R1/4, R1/8, R3/8
Tip conectare Port 2

Filet exterior gaz, Push-in
Conexiune Port 2

10mm, 12mm, 16mm, 4mm, 6mm, 8mm
Temperatură operare

-10…150 °C, -10…60 °C
Cod comanda

QS-1/2-16, QS-1/4-10, QS-1/4-10-I, QS-1/4-12-20, QS-1/4-4, QS-1/4-6, QS-1/4-6-I, QS-1/4-8, QS-1/4-8-I, QS-1/8-10-I, QS-1/8-4-I, QS-1/8-6-I, QS-1/8-8-I, QS-10, QS-10-6, QS-10H-6, QS-12, QS-12-10-20, QS-12-8, QS-12H-10-20, QS-12H-8, QS-3/8-10, QS-3/8-10-I, QS-3/8-12-20, QS-3/8-12-I, QS-3/8-8, QS-3/8-8-I, QS-4, QS-6, QS-6-4, QS-6H-4, QS-8, QS-8-4, QS-8-6, QS-8H-4, QS-8H-6, QS-G1/2-16-20, QS-G1/4-10, QS-G1/4-10-I, QS-G1/4-12, QS-G1/4-12-20, QS-G1/4-6, QS-G1/4-8, QS-G1/4-8-I, QS-G1/8-4, QS-G1/8-6, QS-G1/8-8, QS-G3/8-10, QS-G3/8-10-I, QS-G3/8-12-20, QS-G3/8-8, QS-G3/8-8-I, QS-V0-1/4-6, QS-V0-1/4-8, QS-V0-1/8-6, QS-V0-10, QS-V0-3/8-10, QS-V0-3/8-8, QS-V0-6, QS-V0-G1/4-8, QS-V0-G1/8-6
