Descriere

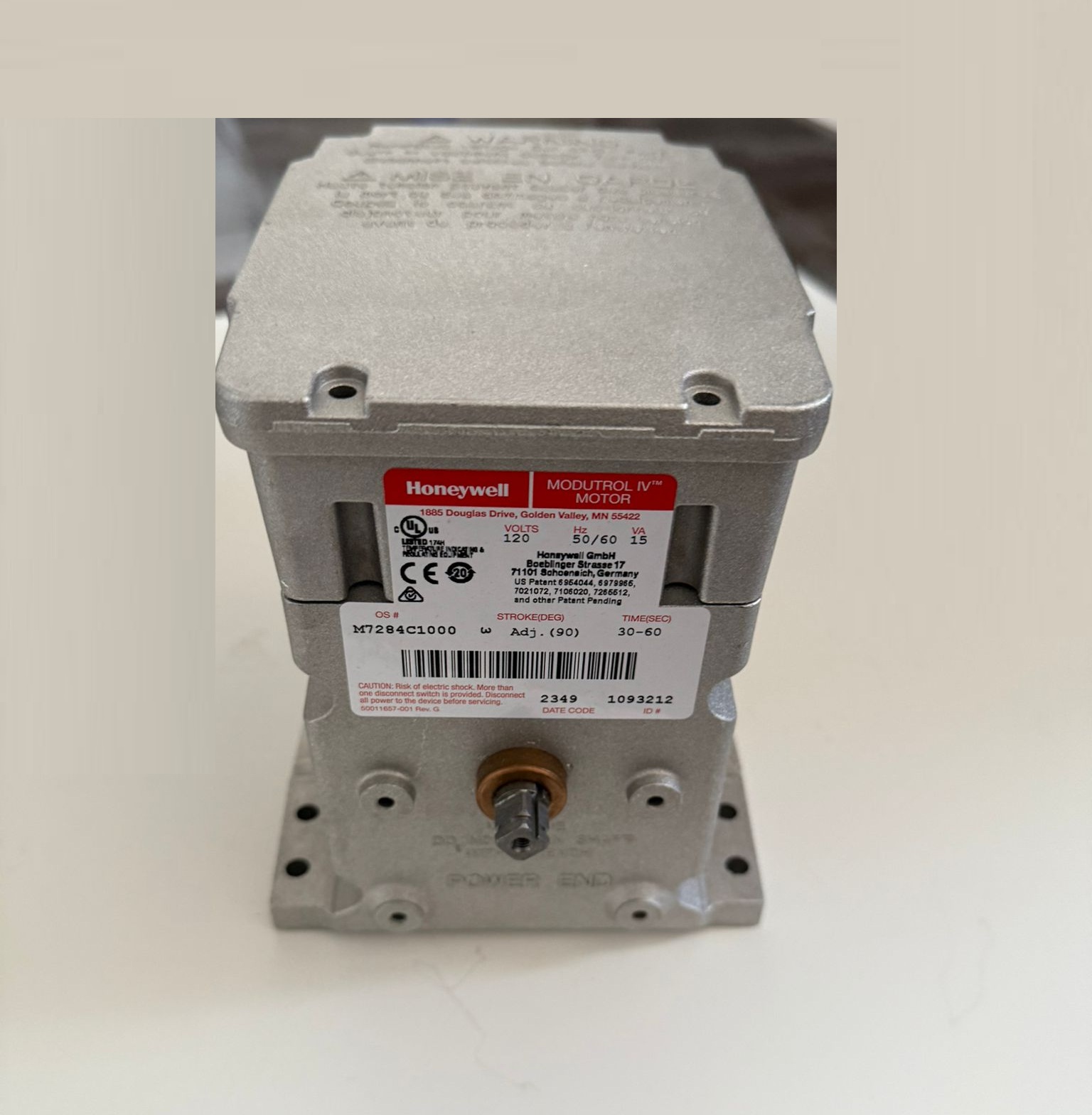

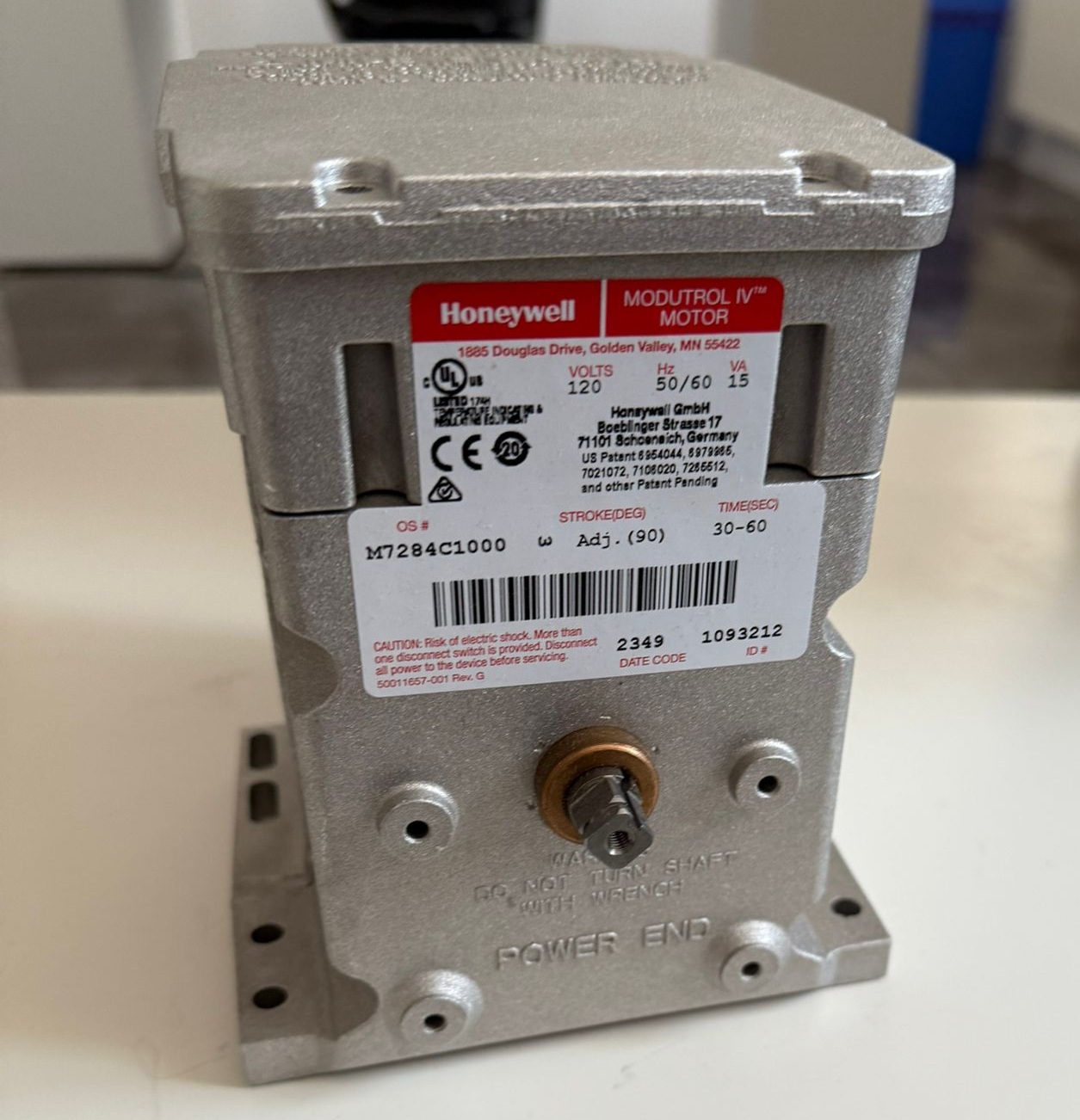

Modelul M7284Q1082 este un motor servomotor non‑spring return din seria Modutrol IV. Conceput pentru controlul modulat al clapetelor sau supapelor din instalații HVAC și burner, asigură o poziționare precisă între pozițiile deschis și închis. Alimentarea este universală, accesând 24, 120 sau 230 VAC, cu control proporțional prin semnal analogic (4‑20 mA). Are două comutatoare auxiliare încorporate pentru semnalizare suplimentară. Montajul se face pe talpă (foot‑mounted), iar carcasa este din aluminiu turnat, cu protecție NEMA 3. Timpul de rotație este de aproximativ 30 s pentru un unghi de 90°, iar consumul este de doar 15 VA. Domeniul de temperatură de operare este între -40 și +60 °C, cu protecţie gradată IP44 (opțional IP54 cu kit de etanșare).
Specificații tehnice – Honeywell M7284Q1082
| Caracteristică | Detalii |
|---|---|
| Cod produs | M7284Q1082 |
| Serie | Modutrol IV – Model seria 2 |
| Tip acționare | Non‑spring return |
| Curent/Control | Proporțional, 4‑20 mA |
| Tensiune alimentare | 24 VAC / 120 VAC / 230 VAC |
| Cuplu nominal | 150 lb‑in (≈ 17 Nm) |
| Comutatoare auxiliare | 2 interne, tip SPDT |
| Timp cursă 90° | ~30 s (setare din fabrică; ajustare disponibilă) |
| Montaj | Foot‑mounted (pe talpă) |
| Construcție | Carcasă din aluminiu turnat, protecție NEMA 3 (IP44) |
| Consumul electric | 15 VA (la alimentare și în mișcare) |
| Temperatură operare | –40 … +60 °C |
| Linie de feedback | Potențiometru intern (ajustabil, pentru zero și span) |
| Dimensiuni (HxWxD) | ~164 × 140 × 185 mm |
| Masă aproximativă | ~3,5 kg |
