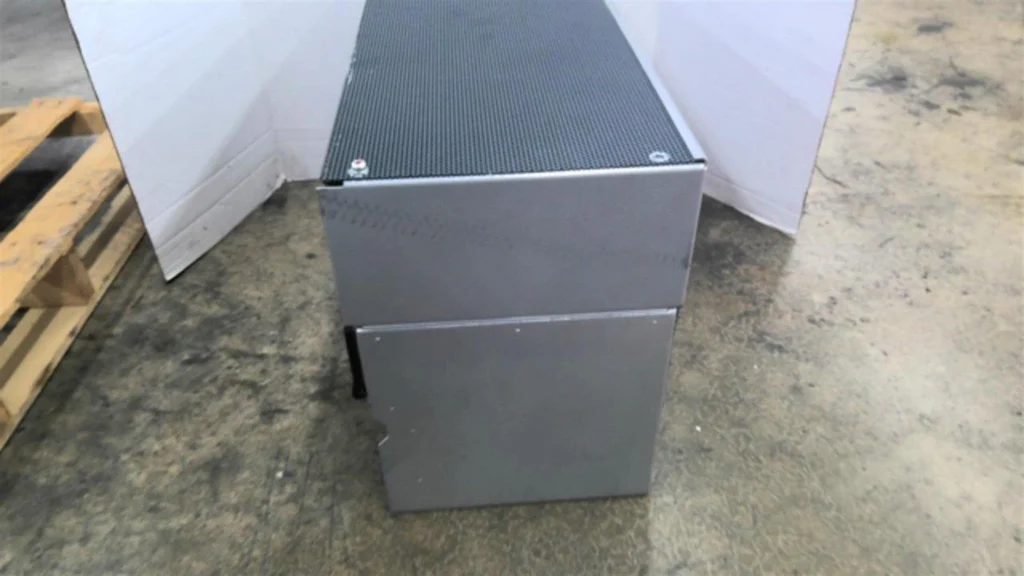

Droselă DC Trafomodern EI192/77 – Inductanță Netezire 0,19 mH 287A IP54 pentru Convertoare de Frecvență
Droselă DC Trafomodern EI192/77 – Inductanță Netezire 0,19 mH 287A IP54 pentru Convertoare de Frecvență - imagine 2
Droselă DC Trafomodern EI192/77 – Inductanță Netezire 0,19 mH 287A IP54 pentru Convertoare de Frecvență - imagine 3

Droselă DC Trafomodern EI192/77 – Inductanță Netezire 0,19 mH 287A IP54 pentru Convertoare de Frecvență

3.200,00 lei

Droselă de curent continuu Trafomodern EI192/77, inductanță nominală 0,19 mH, curent maxim 287A, protecție IP54. Ideală pentru filtrarea și netezirea curentului în convertoare de frecvență, redresoare și aplicații industriale.



Drosela Trafomodern EI192/77 este proiectată pentru netezirea curentului în legătura DC, reducând ondulația și protejând echipamentele electronice de putere. Construcția robustă, cu miez laminat EI și bobinaj din cupru impregnat, oferă fiabilitate și durată de viață îndelungată.
Caracteristici cheie:





    • Inductanță: 0,19 mH (±10 %)





    • Curent nominal: 287 A





    • Grad protecție: IP54





    • Tip miez: EI192/77, oțel cu pierderi reduse





    • Temperatura de funcționare: –25…+40 °C





    • Utilizare: VFD, redresoare, echipamente industriale





SKU: EI192/77 Categorie:

Descriere

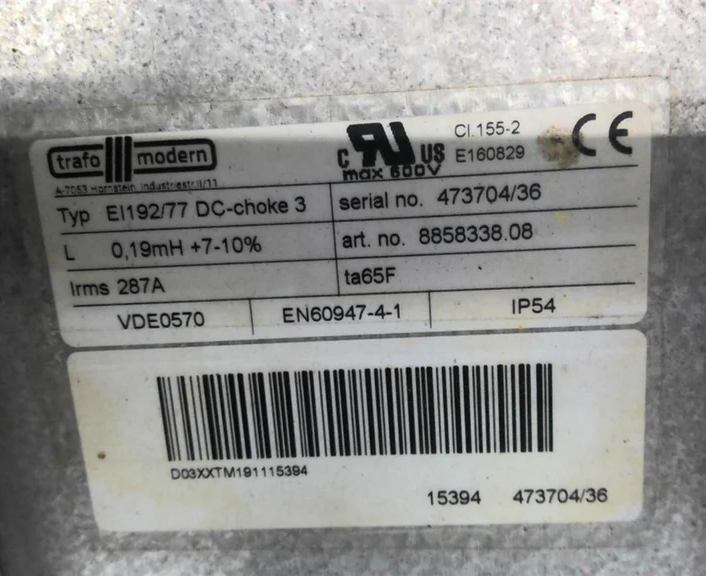

Trafomodern EI192/77 – DC Choke



Descriere generală:
Droselă de curent continuu (DC choke) construită pe miez laminat EI192/77, utilizată pentru netezirea curentului și reducerea ondulației în legătura DC a convertoarelor de frecvență, redresoarelor și altor echipamente electronice de putere. Asigură protecție suplimentară echipamentelor, reduce vârfurile de curent și îmbunătățește factorul de putere.





Specificații principale





    • Inductanță nominală: aprox. 0,19 mH (toleranță ±7…10 %)





    • Curent nominal admis: până la 287 A





    • Grad de protecție: IP54





    • Tip miez: EI192/77, pachet laminat din oțel electric cu pierderi reduse





    • Destinație: filtrare în DC-link pentru acționări cu invertor sau aplicații industriale









Construcție și materiale





    • Bobinaj: cupru electrolitic, impregnat în rășină pentru rigiditate mecanică și reducerea zgomotului





    • Miez: laminat tip EI192, înălțime pachet 77 mm





    • Izolație: clasă termică minim B (opțional F)





    • Temperatură de funcționare: –25 °C până la +40 °C ambiant





    • Temperatură maximă admisă bobină/miez: până la 160 °C





    • Execuție carcasă: IP00 până la IP54 (modelul prezentat este IP54)









Date mecanice





    • Format: miez EI192





    • Montaj: prindere pe șasiu, cu șuruburi M8





    • Fante fixare: 10 × 18 mm





    • Distanță între axe găuri: aprox. 150 mm





    • Dimensiuni exacte: disponibile la cerere









Aplicații





    • Filtrarea și netezirea curentului în convertoare de frecvență (VFD)





    • Limitarea vârfurilor de curent și a variațiilor rapide (dI/dt) în magistrala DC





    • Utilizare ca accesoriu pentru variatoare și echipamente industriale (ex. Schneider Altivar)
