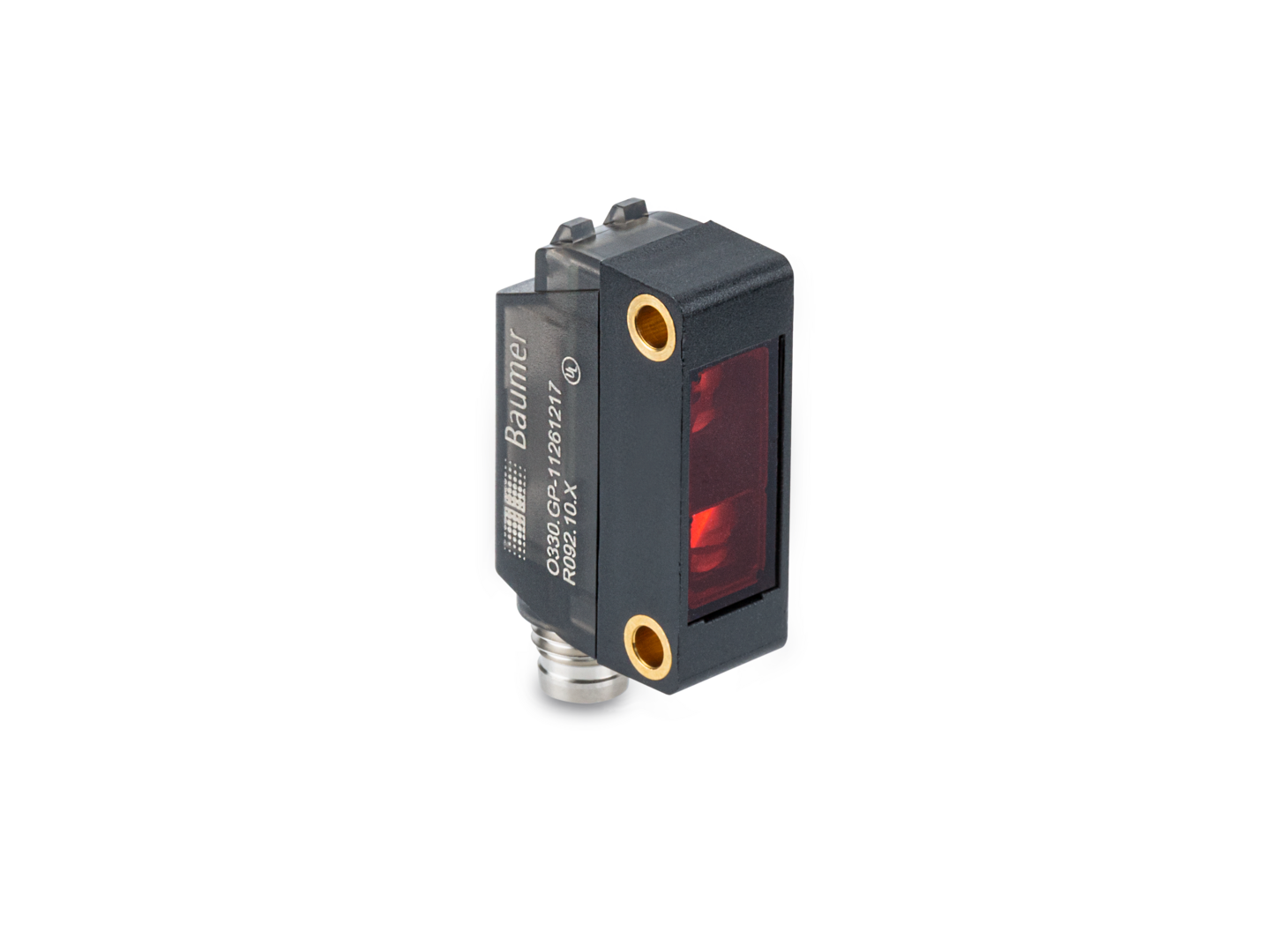

Fișă Tehnică – Senzor Retro-Reflectiv cu LED PinPoint
| Caracteristică | Specificație |
|---|---|
| Tip senzor | Retro-reflectiv |
| Sursă de lumină | LED PinPoint pulsatoriu |
| Distanță de detecție efectivă (Sb) | 5 m |
| Distanță nominală (Sn) | 6 m |
| Filtru de polarizare | Da |
| Avertizare lentilă murdară/aliniere | Indicator LED intermitent |
| Indicator stare funcționare | LED galben (semnal), LED verde (alimentare) |
| Lungime undă | 634 nm |
| Suprimare influență reciprocă | Da |
| Axa optică de aliniere | < 1,5° |
| Timp de răspuns/eliberare | < 0.5 ms |
| Tensiune de alimentare | 10 – 30 VDC |
| Consum curent (fără sarcină) | max. 50 mA (tipic 25 mA) |
| Ieșire | Push-pull, operare pe întuneric (Dark operate) |
| Curent maxim de ieșire | 100 mA |
| Protecții | La scurtcircuit și polaritate inversă |
| Carcasă | Plastic (ABS, ASA, PMMA) |
| Optică frontală | PMMA |
| Montare | Mufă netedă (mufe de aliniere – alamă) |
| Dimensiuni (L x l x h) | 32 x 11 x 21 mm |
| Conectivitate | Conector M8, 4 pini |
| Temperatură de funcționare | -25 … +55 °C |
| Temperatură de stocare | -40 … +70 °C |
| Clasa de protecție | IP67 |
Observații Tehnice și Practice
-
-
Detecție precisă până la 6 metri cu LED roșu vizibil, ideală pentru aplicații de poziționare sau prezență.
-
-
-
📏 Indicator optic pentru aliniere și lentilă murdară – reduce riscul de funcționare defectuoasă.
-
-
-
⚡ Timp de răspuns rapid (<0.5 ms) – potrivit pentru linii de producție cu viteză mare.
-
-
-
🛡️ Protejat împotriva scurtcircuitului și polarității greșite – siguranță crescută în instalare.
-
-
-
🔌 Conector M8 (4 pini) – instalare rapidă și compatibilitate largă cu sistemele industriale.
-
-
-
🌡️ Funcționează în condiții variate de temperatură și are grad de protecție IP67, ideal pentru medii industriale dure.
-
📌 Aplicații recomandate
-
-
Detecția obiectelor pe benzi transportoare
-
-
-
Poziționare în sisteme automate
-
-
-
Prezență în sisteme de ambalare, sortare sau inspecție
-
-
-
Medii industriale unde spațiul este limitat și fiabilitatea esențială
-
