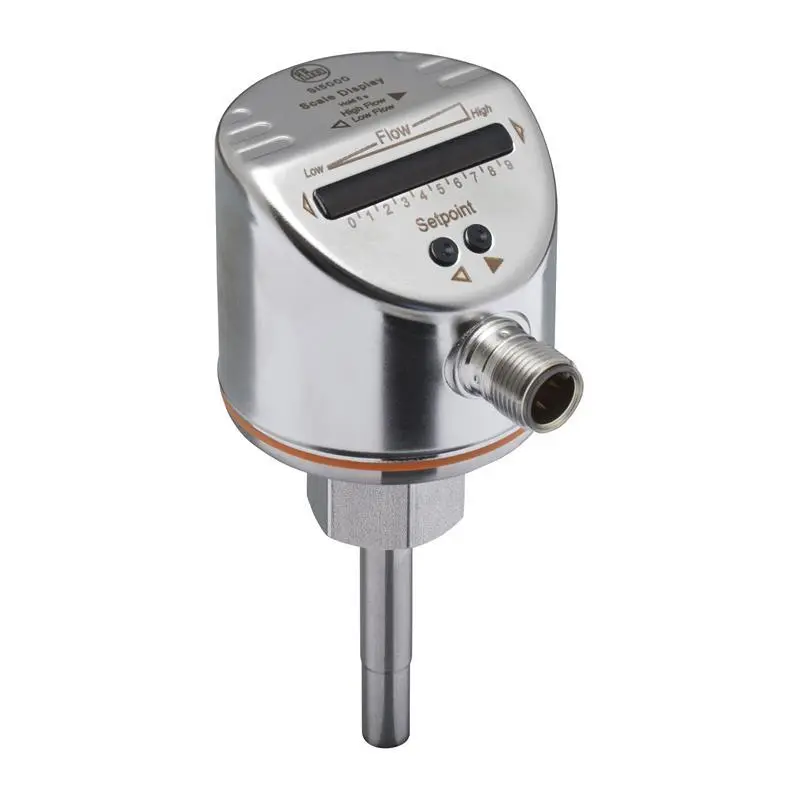

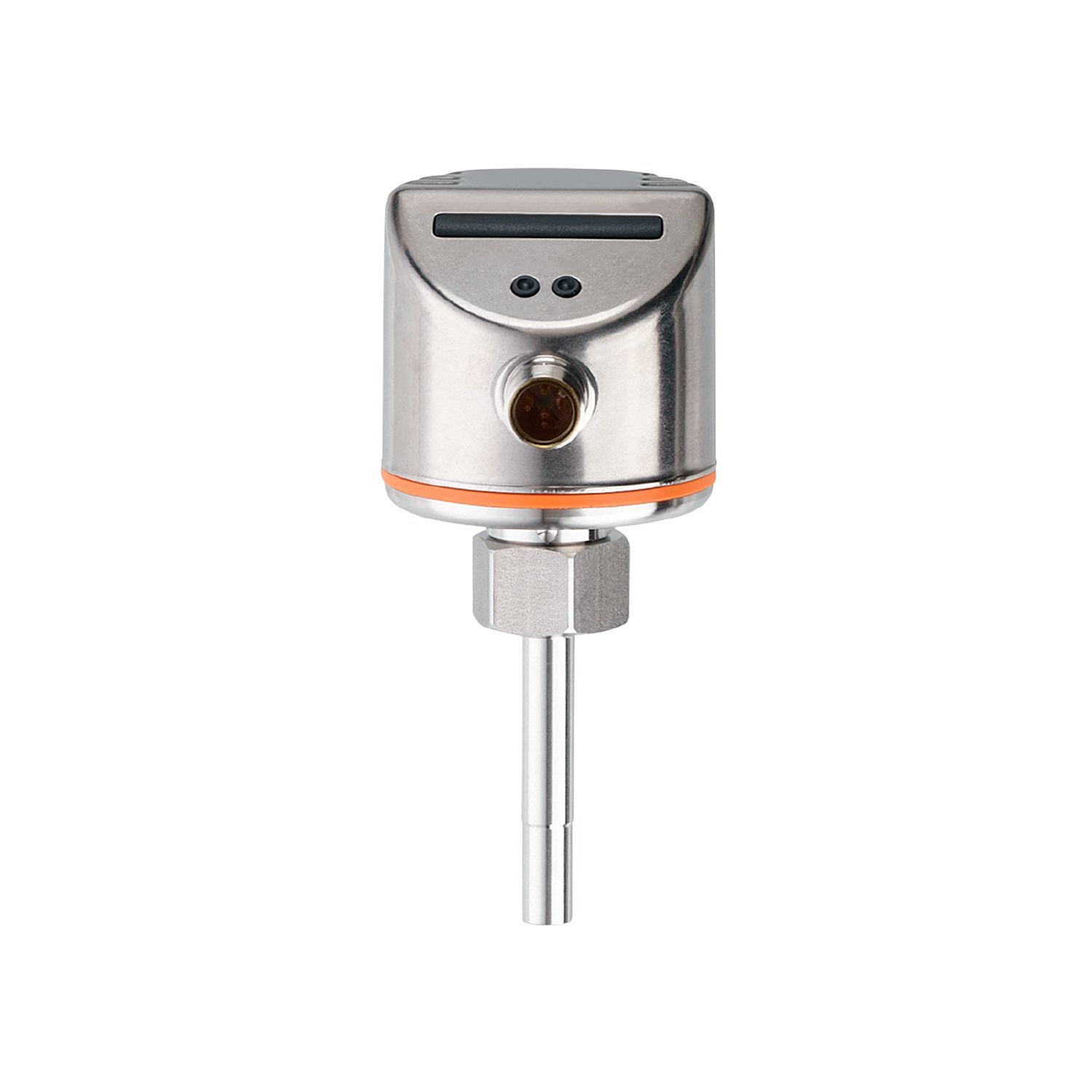

Detalii Tehnice – Senzor de debit IFM SI5000 (SID10ABBFPKG/US-100)
| Caracteristică | Valoare / Specificații |
|---|---|
| Funcție senzor | Senzor de debit / Monitor de curgere |
| Principiu de funcționare | Termic (detectare flux prin diferență de temperatură) |
| Aplicații | Lichide și gaze |
| Gamă de măsurare (lichide) | 3…300 cm/s |
| Sensibilitate ridicată (lichide) | 3…100 cm/s |
| Gamă de măsurare (gaze) | 200…3000 cm/s |
| Sensibilitate ridicată (gaze) | 200…800 cm/s |
| Lungime tijă senzor | 45 mm |
| Precizie punct comutare | ±2…±10 cm/s (pentru apă 5…100 cm/s; la 25 °C) |
| Repetabilitate | 1…5 cm/s |
| Histerezis | 2…5 cm/s |
| Timp răspuns | 1…10 secunde |
| Ajustare punct comutare | Manual, prin buton (teach) |
| Tensiune de alimentare | 19…36 V DC |
| Consum curent | < 60 mA |
| Ieșiri digitale | 1 PNP, normal deschis / închis (parametrizabil) |
| Curent maxim ieșire | 250 mA |
| Cădere tensiune ieșire | < 2.5 V |
| Protecții electrice | Inversare polaritate, suprasarcină, scurtcircuit |
| Clasa de protecție | III |
| Timp întârziere la pornire | 10 secunde |
| Temperatură de operare | –25…80 °C |
| Temperatură de depozitare | –25…100 °C |
| Presiune maximă | 30 bar (3 MPa) |
| Protecție carcasă | IP67 |
| Material carcasă | Inox 316L (1.4404), oțel inox 301 (1.4310), PC, PBT-GF20, EPDM/X |
| Materiale în contact cu mediul | Inox 316L (1.4404), O-ring FKM |
| Conectare la proces | Filet interior M18 x 1.5 |
| Conectare electrică | Conector M12, codare A |
| Dimensiuni | Ø 50 mm / Lungime totală 113 mm |
| Greutate | 246 g |
| Afișaj LED | 10 LED-uri multicolore (3 culori – stare funcționare și debit) |
| MTTF | 298 ani |
| Standard compatibilitate EMC | EN 61000-4-2/3/4/6 |
| Rezistență la șoc | 50 g (11 ms), conform DIN IEC 68-2-27 |
| Rezistență la vibrații | 20 g (55…2000 Hz), conform DIN EN 60068-2-6 |
🔍 Observații:
-
Senzorul IFM SI5000 este ideal pentru monitorizarea debitului de lichide și gaze în aplicații industriale, inclusiv sisteme de răcire, ventilație sau lubrifiere.
-
Permite setare ușoară prin buton, fără software extern, și oferă ieșire digitală parametrizabilă pentru integrare flexibilă.
-
Carcasa robustă din inox și protecția IP67 îl fac potrivit pentru utilizare în medii dure.
-
Indicatorul LED color oferă vizualizare clară a stării curentului și punctului de comutare.
