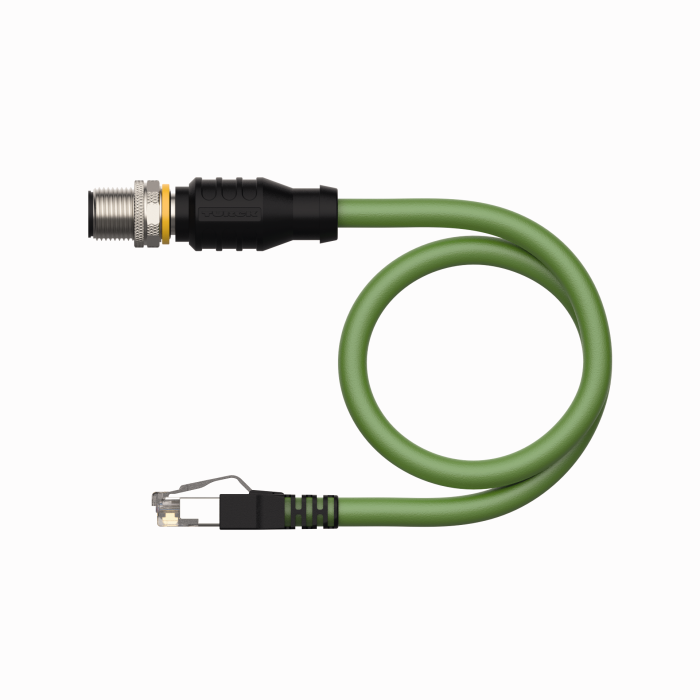

Fișă Tehnică – Cablu Ethernet Industrial Turck RSSD-RJ45S-4422-15M
| Caracteristică | Specificații |
|---|---|
| Cod produs / Tip | RSSD-RJ45S-4422-15M |
| ID produs | 6635173 |
| Tip conector A | M12, masculin, drept, D-codat (4 pini) |
| Tip conector B | RJ45, masculin, drept (4 pini) |
| Lungime cablu | 15 metri |
| Protocol rețea | Ethernet, CAT 5e |
| Diametru cablu | Ø 6.5 mm ± 0.2 |
| Secțiune conductor | 4 x 0.32 mm² (AWG 22) |
| Material manta | PUR, culoare verde |
| Izolație fire | TPE-O |
| Ecranaj | Folie aluminiu + fire din cupru cositorit |
| Culori fire | Alb, galben, albastru, portocaliu |
| Tensiune nominală | 42 V |
| Tensiune testare | 2000 V |
| Curent maxim | 1.5 A |
| Rezistență la buclă | 120 Ω/km |
| Impedanță nominală | 100 Ω @ 1 MHz |
| Capacitate nominală | 50 pF/m |
| Durată mecanică conector M12 | >100 cicluri de conectare |
| Durată mecanică conector RJ45 | >1000 cicluri de conectare |
| Clasa de protecție M12 | IP67 (doar în stare înfiletată) |
| Clasa de protecție RJ45 | IP20 |
| Rezistență la îndoire (instalare fixă) | ≥ 5 × Ø |
| Rezistență la îndoire (mobil) | ≥ 15 × Ø |
| Cicluri de îndoire (lanț purtător) | ≥ 5 milioane |
| Stres torsiune | ±180°/m, până la 100.000 cicluri |
| Temperatură de operare fixă | -40…+80 °C |
| Temperatură de operare mobilă | -30…+80 °C |
| Greutate aprox. | N/A |
| Standarduri respectate | IEC 60811-2-1, UL13, IEC 60332-1-2, UL FT2, UN/ECE R118 |
| Certificări | RoHS, UL Listed, PNO compliant |
| Alte proprietăți | Fără halogeni, fără PVC, rezistent UV, ulei, flacără |
| Producător | Turck GmbH, Germania |
🔍 Observații Tehnice și Practice
-
-
✅ Conector hibrid M12–RJ45: Permite integrarea directă între echipamente industriale și rețele Ethernet standard.
-
-
-
🛡️ Ecranaj performant: Cu folie de aluminiu și fire din cupru cositorit – protejează împotriva interferențelor EMI/RFI.
-
-
-
🔁 Ideal pentru mișcare continuă: Recomandat pentru aplicații cu mișcare repetitivă – lanțuri portcabluri, roboți, etc.
-
-
-
🌡️ Gamă largă de temperaturi: Stabil atât în medii industriale reci, cât și la temperaturi ridicate.
-
-
-
🔥 Flame-retardant și fără halogeni: Sigur pentru utilizare în spații închise sau mijloace de transport (conform R118).
-
-
-
🧪 Rezistent chimic: La uleiuri industriale, UV și medii solicitante – conform cu IEC și UL.
-
-
-
⚙️ Durată lungă de viață mecanică: Până la 5 milioane de cicluri de îndoire și 100.000 cicluri de torsiune.
-
📌 Recomandări de utilizare
Cablul Turck RSSD-RJ45S-4422-15M este potrivit pentru:
-
-
Conectarea senzorilor, PLC-urilor și echipamentelor Ethernet industrial
-
-
-
Aplicații în medii dure: producție, automatizări, robotică
-
-
-
Sistemele cu lanțuri portcabluri și cablaje flexibile
-
-
-
Tablouri de comandă cu spațiu limitat, unde sunt necesare conectori industriali fiabili
-
