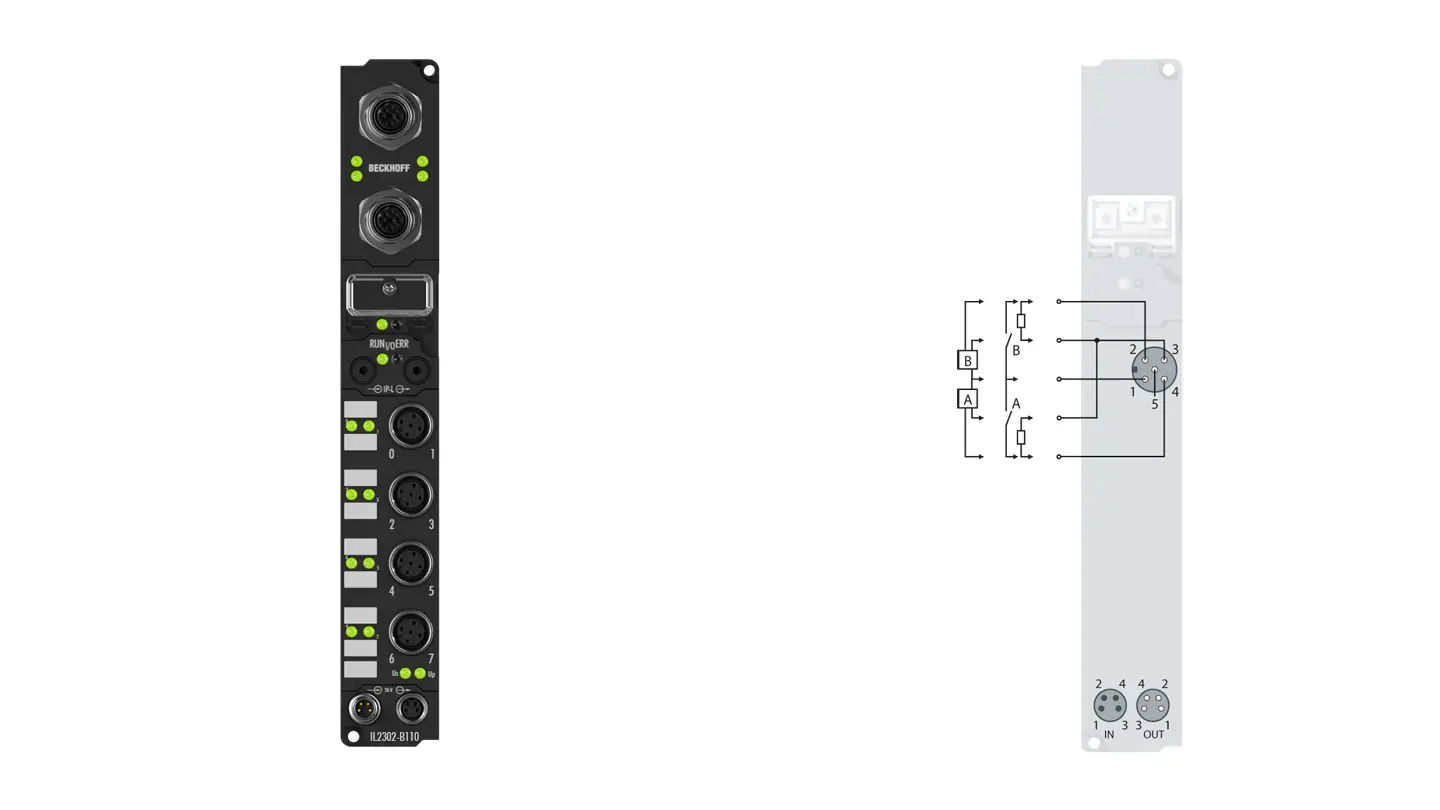

Detalii Tehnice – Modul I/O Digital EtherCAT Beckhoff IL2302-B110
| Caracteristică | Valoare / Specificații |
|---|---|
| Tip semnal I/O | Digital, 4 intrări + 4 ieșiri |
| Standard intrări | EN 61131-2, tip 2 |
| Tensiune semnal “0” | –3 … +5 V |
| Tensiune semnal “1” | 11 … 30 V, 6 mA (conform EN 61131-2, tip 2) |
| Tensiune nominală alimentare | 24 V DC (–15 % / +20 %) |
| Tip sarcină ieșire | Ohmică, inductivă, sarcină de tip lampă |
| Curent maxim pe ieșire | 0.5 A per canal, protejat individual la scurtcircuit |
| Curent scurtcircuit tipic | 1.5 A |
| Sursă alimentare senzori | Din tensiunea de control, max. 0.5 A, protejată la scurtcircuit |
| Curent auxiliar | Tipic 20 mA |
| Conexiuni I/O | M12 cu șuruburi |
| Filtru intrare | 3.0 ms |
| Alimentare cutie | 30 mA + consum senzori, max. 0.5 A |
| Conector alimentare | 1 x M8 tată (4 pini, codare A) + 1 x M8 mamă (4 pini, codare A) |
| Interfață magistrală | 2 x M12, 4 pini, codare D |
| Mediu transmisie | Cablu Ethernet Cat.5 / EtherCAT |
| Protocol comunicație | EtherCAT |
| Viteză transmisie | 100 Mbit/s |
| Configurare | Prin software KS2000 |
| Topologie | Linie (master → box → box) |
| Distanță maximă între noduri | 100 m |
| Module extensibile | Max. 78 module, cu până la 512 B intrări + 512 B ieșiri |
| Semnale digitale periferice | Max. 624 intrări + 624 ieșiri |
| Semnale analogice periferice | Max. 127 intrări + 127 ieșiri |
| Lățime date imagine proces | 4 intrări + 4 ieșiri |
| Izolare electrică | Control ↔ magistrală: da; între canale: nu |
| Temperatura de operare | 0 … 55 °C |
| Temperatura de stocare | –25 … +85 °C |
| Rezistență la vibrații | Conform EN 60068-2-6 |
| Rezistență la șoc | Conform EN 60068-2-27 |
| Imunitate / Emisii EMC | Conform EN 61000-6-2 / EN 61000-6-4 |
| Grad de protecție / poziționare | IP65 / IP66 / IP67 (conform EN 60529) / montaj flexibil |
| Dimensiuni carcasă (L x H x A) | 30 mm x 210 mm x 26.5 mm |
| Material carcasă | PA6 (poliamidă) |
| Metodă montaj | 2 găuri Ø3.5 mm pentru șuruburi M3 |
| Greutate | Aproximativ 250 g |
| Certificări | CE, UL |
🔍 Observații
-
-
Modulul IL2302-B110 este o soluție EtherCAT pentru extinderea semnalelor digitale în aplicații industriale.
-
-
-
Suportă o arhitectură descentralizată și este ideal pentru sisteme automate cu volum mare de I/O, oferind flexibilitate ridicată prin conexiuni M8 și M12.
-
-
-
Canalele de ieșire sunt protejate individual la scurtcircuit, iar alimentarea senzorilor este asigurată intern, până la 0.5 A.
-
-
-
Este potrivit pentru utilizare în medii industriale dure, având carcasă IP67 și rezistență la vibrații și șocuri conform standardelor internaționale.
-
-
-
Poate funcționa la distanțe de până la 100 m între module și este configurabil facil prin software-ul Beckhoff KS2000.
-
