Descriere

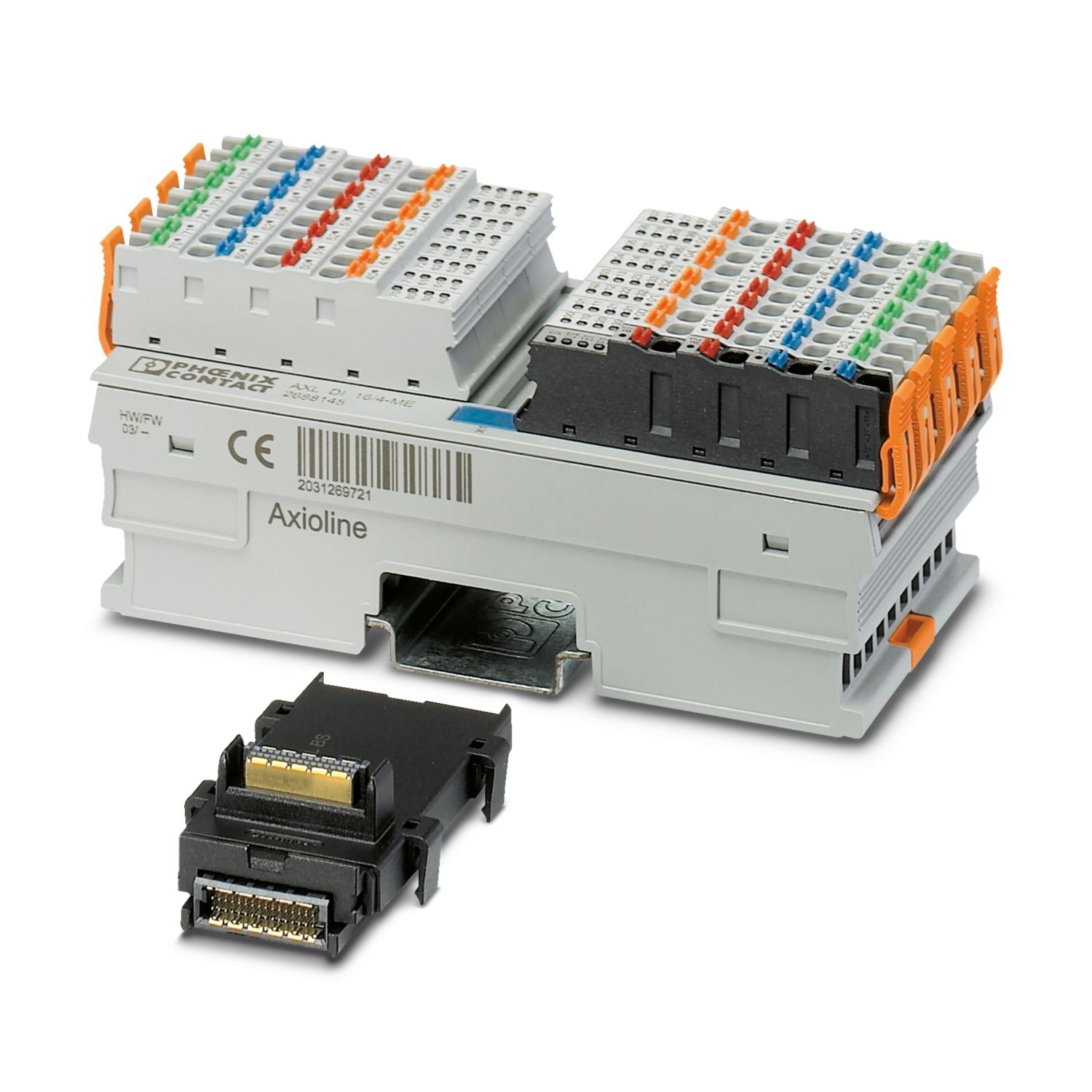

AXL F DI16/4 2F este un modul de intrari digitale din gama Axioline F, destinat utilizarii in sisteme de automatizare industriala pentru achizitia semnalelor digitale. Modulul este optimizat pentru viteza ridicata si stabilitate, avand timpi de raspuns foarte mici si posibilitatea de configurare a filtrului de intrare pentru cresterea imunitatii la zgomot.
Acesta suporta pana la 16 intrari digitale conforme cu standardul EN 61131-2 (tip 1 si tip 3) si permite utilizarea senzorilor in multiple configuratii de cablare. Filtrarea semnalului poate fi setata pentru aplicatii rapide (sub 100 µs), permitand inclusiv functii de numarare pana la 5 kHz.
Modulul functioneaza intr-un sistem Axioline F si comunica prin magistrala locala cu viteza de 100 Mbps. Designul robust si protectiile integrate il fac potrivit pentru medii industriale solicitante.
Date electrice (specificatii principale)
| Parametru | Valoare |
|---|---|
| Numar intrari digitale | 16 |
| Tensiune nominala intrare | 24 V DC |
| Curent nominal intrare | 2.4 mA |
| Interval semnal „0” | -3 V … 5 V DC |
| Interval semnal „1” | 11 V … 30 V DC |
| Timp de filtrare | <100 µs sau 500 µs |
| Frecventa maxima intrare | 5 kHz |
| Timp actualizare proces | <100 µs |
| Alimentare modul | 24 V DC |
| Interval tensiune alimentare | 19.2 V … 30 V DC |
| Consum curent (fara senzori) | aprox. 25 mA |
| Curent maxim senzori | 2 A per senzor |
| Curent maxim modul | 4 A |
| Consum putere maxim | pana la 120 W |
| Protectie la supratensiune | 35 V |
| Protectie polaritate inversa | Da |
| Izolatie electrica | 500 V AC |
Caracteristici generale
- 16 intrari digitale industriale
- Compatibil Axioline F
- Conectare push-in rapida
- Suport cablare 2, 3 si 4 fire
- Viteza mare de procesare date
- Protectii integrate la suprasarcina si scurtcircuit
- Indicatori LED pentru stare si diagnostic
- Grad protectie IP20
- Montaj pe sina DIN
