Descriere

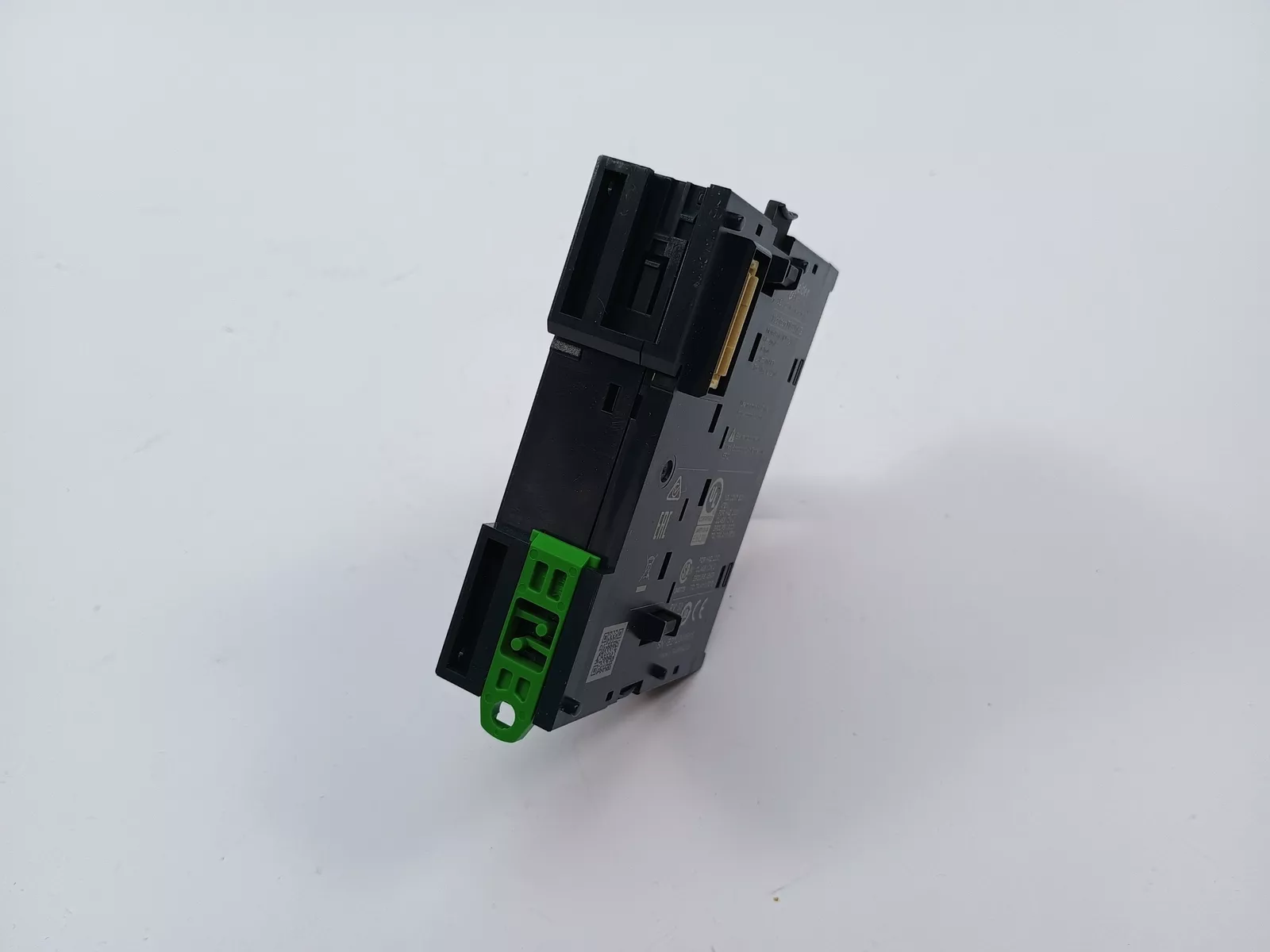

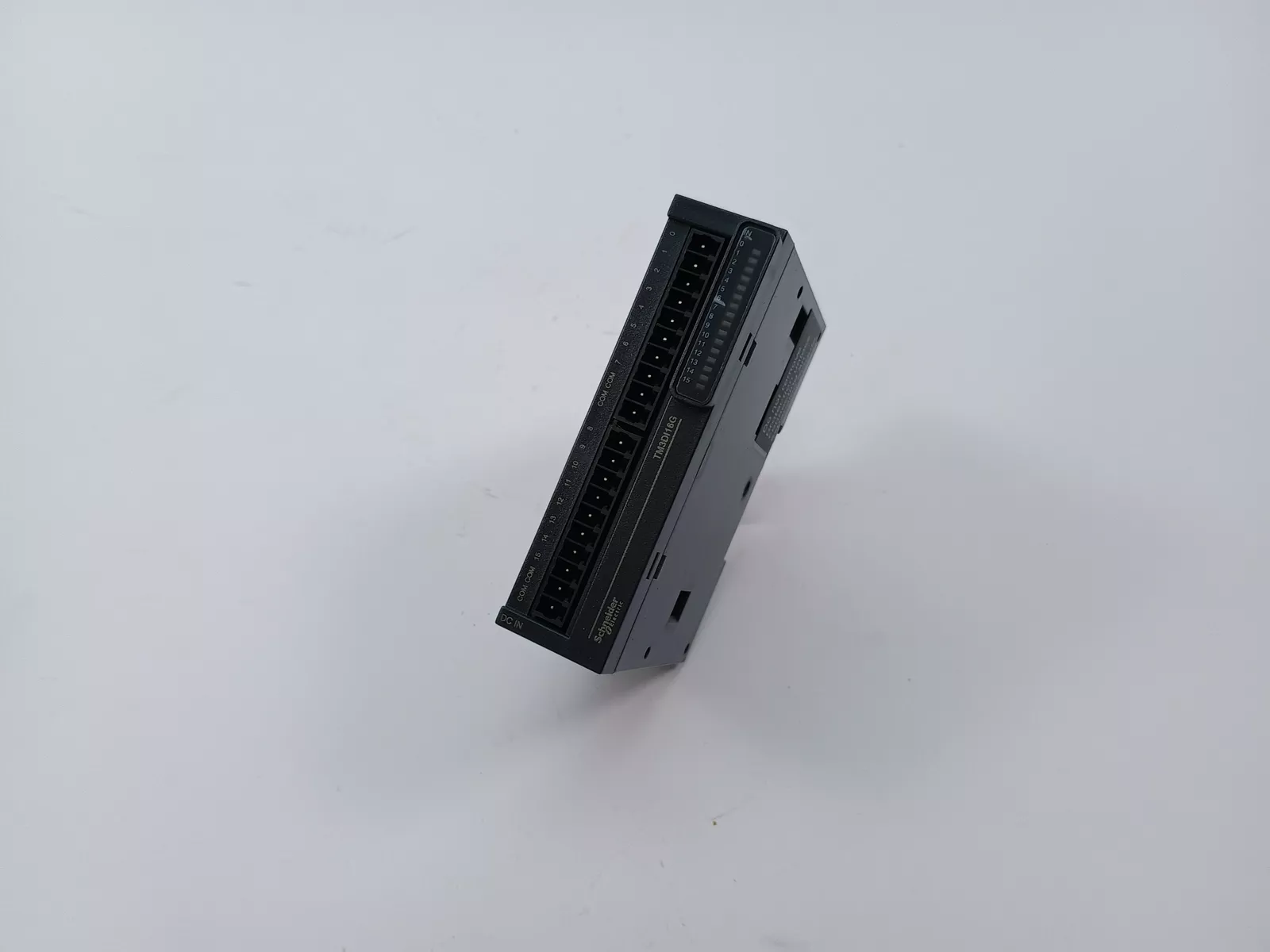

Fișă Tehnică + Observații – Modicon TM3DI16G
Informații Generale:
-
-
Produs: Modul de intrări digitale
-
-
-
Model: TM3DI16G
-
-
-
Gama: Modicon TM3
-
-
-
Cod EAN: 3606480611391
-
-
-
Compatibil cu: M221, M241, M251, M262
-
Specificații Tehnice:
Intrări Digitale:
-
-
Număr intrări: 16
-
-
-
Tip intrări: IEC 61131-2 Tip 3
-
-
-
Logică intrare: Sink sau Source (pozitiv/negativ)
-
-
-
Tensiune nominală: 24 V DC
-
-
-
Curent intrare: 7 mA
-
-
-
Timp de răspuns: 4 ms (ON/OFF)
-
-
-
Impedanță intrare: 3.4 kΩ
-
-
-
Nivel tensiune 1 garantat: 15…28.8 V
-
-
-
Nivel curent 1 garantat: ≥ 2.5 mA
-
-
-
Nivel tensiune 0 garantat: 0…5 V
-
-
-
Nivel curent 0 garantat: ≤ 1 mA
-
Consum de curent:
Pe magistrala de 5 VDC:
5 mA (OFF)
40 mA (ON)
Pe 24 VDC: 0 mA (nu consumă)
Conectivitate și Semnalizare:
-
-
Conectare: Bloc terminal cu arcuri, detașabil, 10 x 1.5 mm², pas 3.81 mm
-
-
-
Semnalizare: 1 LED verde/canal (pentru stare intrare)
-
Dimensiuni:
-
-
Lățime: 27.4 mm
-
-
-
Înălțime: 90 mm
-
-
-
Adâncime: 84.6 mm
-
-
-
Greutate netă: 0.1 kg
-
Condiții de Mediu:
Temperatură funcționare
-10…35 °C (montaj vertical)
-10…55 °C (montaj orizontal)
-
-
Temperatură depozitare: -25…70 °C
-
-
-
Umiditate relativă: 10…95 % (fără condens)
-
-
-
Altitudine funcționare: până la 2000 m
-
-
-
Grad protecție: IP20 (cu capac montat)
-
-
-
Grad de poluare: 2
Certificări & Standardizare:
-
-
-
Standard: IEC 61131-2
-
-
-
Certificări: CE, cULus, UKCA, RCM, EAC, cULus HazLoc
-
-
-
Conformitate EMC:
Emisii: Clasa A conform IEC 55011
Surges/transienți: 1 kV
Câmpuri EM: până la 10 V/m
ESD: 8 kV aer, 4 kV contact
-
Montaj:
Șină DIN TH35-15 / TH35-7.5 (IEC 60715)
Pe panou (cu kit de fixare)
Tip montaj:
Informații Ambalare și Logistică:
-
-
Ambalaj individual: 13 x 11 x 8 cm, 199 g
-
-
-
Ambalaj multiplu (S04): 42 bucăți – 9.124 kg
-
-
-
Ambalaj paletizat (P12): 504 bucăți – 125 kg
-
-
-
Țara de origine: Taiwan (TW)
-
Observații Utile:
-
-
Modulul nu necesită alimentare externă pe 24V — se alimentează din magistrala internă TM3.
-
-
-
Ideal pentru aplicații cu spațiu redus datorită lățimii compacte (27.4 mm).
-
-
-
Terminalele cu arc facilitează conectarea rapidă și sigură, fără șuruburi.
-
-
-
Compatibil cu majoritatea automatelor din gama Modicon M2xx, deci ideal pentru aplicații modulare.
-
-
-
Nu este izolat între canale, dar este izolat între intrări și logica internă (500 V AC).
-
-
-
Conform cu standarde marine (ABS, DNV, etc.) – potrivit și pentru medii industriale grele.
-
