Description

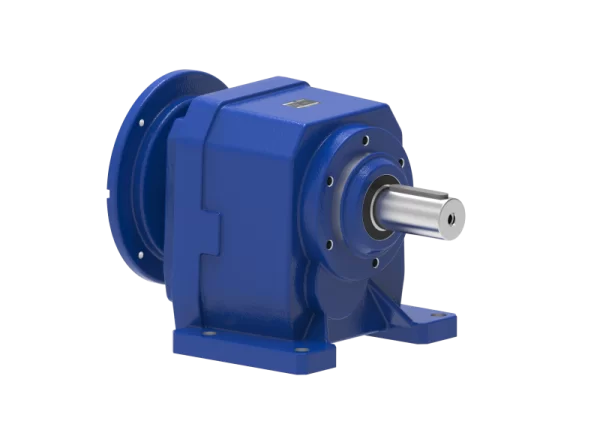

Reductorul coaxial SITI MNHL 50/3 i=95 face parte din seria de reductoare coaxiale cu roți dințate cilindrice de la producătorul italian SITI, recunoscut pentru fiabilitate în transmisii mecanice industriale.
Această configurație este optimizată pentru aplicații solicitante, unde este nevoie de un raport mare de reducere, transmisie eficientă și durată lungă de viață. Cele 3 trepte de reducere permit atingerea raportului i=95, menținând totodată o carcasă compactă din fontă rigidă.
Cuplarea motorului electric se face prin flanșă standardizată PAM 28/250, ceea ce oferă flexibilitate în integrare cu motoare IEC.
Reductorul este livrat fără ulei, necesitând lubrifiere cu ulei sintetic ISO VG 220, conform specificațiilor SITI. Întreținerea este minimă, iar construcția permite disiparea eficientă a căldurii.
Tabel specificații tehnice:
| Caracteristică | Valoare |
|---|---|
| Serie | MNHL |
| Dimensiune carcasă | 50 |
| Număr trepte | 3 (treaptă triplă) |
| Raport de reducere | i = 95 |
| Tip construcție | Coaxial, roți dințate cilindrice |
| Aliniere axe | Ax intrare = ax ieșire (coaxial) |
| Flanșă motor (PAM) | 28/250 (IEC standard) |
| Carcasă | Fontă turnată |
| Lubrifiere recomandată | Ulei sintetic ISO VG 220 |
| Montaj standard | Poziție B3 (orizontal) |
| Temperatură de funcționare | -30°C până la +85°C |
| Zgomot maxim admis | < 85 dB |
| Greutate estimativă | ~6.5 – 7 kg |
| Cuplu nominal (estimativ) | 45 – 55 Nm (în funcție de aplicație) |
| Dimensiuni generale (estimativ) | L ~170 mm / l ~110 mm / H ~110 mm |
| Diametru șuruburi montare | M12 (conform fișei tehnice NHL 50) |
| Compatibilitate motor | Motoare IEC cu flanșă B5 (PAM 28/250) |
Este un produs industrial profesional, utilizat frecvent în automatizări, transportoare, mașini de ambalat, mixere, pompe, ventilație industrială, linii de asamblare etc.
