Descriere
Lagăre cu rulment SKF – UCFL, UCFC, UCFB, UCPA, UCT, UCHA (UC range, JIS)
Aceste unități combină o carcasă JIS (format flanșă/bază specific) cu un
rulment inserabil UC (inel exterior sferic, blocare cu două șuruburi pe inelul interior,
etanșări de contact pe ambele părți, prelubrifiat). Locașul sferic oferă
autoaliniere ~±2°. Toate sunt proiectate pentru montaj rapid și întreținere ușoară.
Caracteristici comune
- Blocare: 2 × set-screws pe inelul interior (arbore recomandat h7/h8; strângere alternativă).
- Carcasă: fontă; standard JIS, interschimbabilă dimensional.
- Etanșare & ungere: etanșări de contact, apărătoare metalice (flinger), niplu pentru re-ungere.
- Aplicații: transportoare, ventilatoare, pompe, utilaje agricole/industriale, tensionare lanț/curea (UCT), arbori suspendați (UCHA) etc.

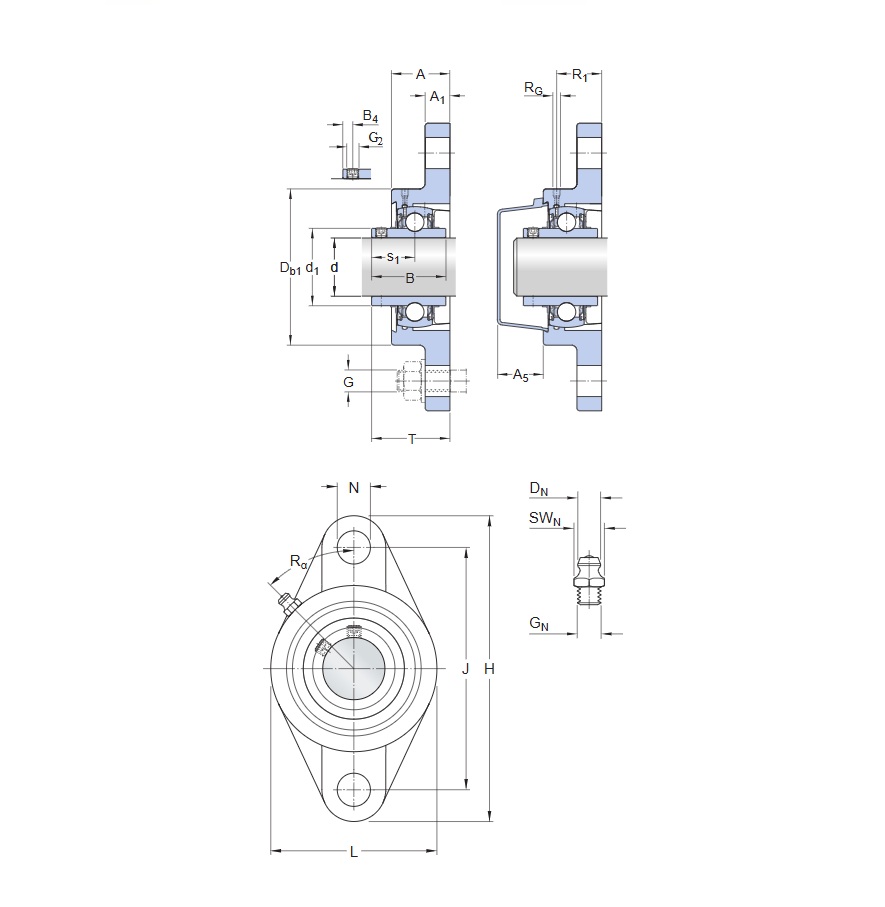

UCFL – flanșă ovală (2 găuri)
Compactă, ideală pe rame/laturi de șasiu. Găuri alungite pentru reglaj.
Seria 200 (cod → d, mm)
| UCFL204 | 20 | UCFL210 | 50 |
|---|---|---|---|
| UCFL205 | 25 | UCFL211 | 55 |
| UCFL206 | 30 | UCFL212 | 60 |
| UCFL207 | 35 | UCFL213 | 65 |
| UCFL208 | 40 | UCFL214 | 70 |
| UCFL209 | 45 | UCFL215…UCFL218 | 75…90 |
Seria 300
UCFL305…UCFL320 → d = 25…100 mm (în trepte standard JIS).

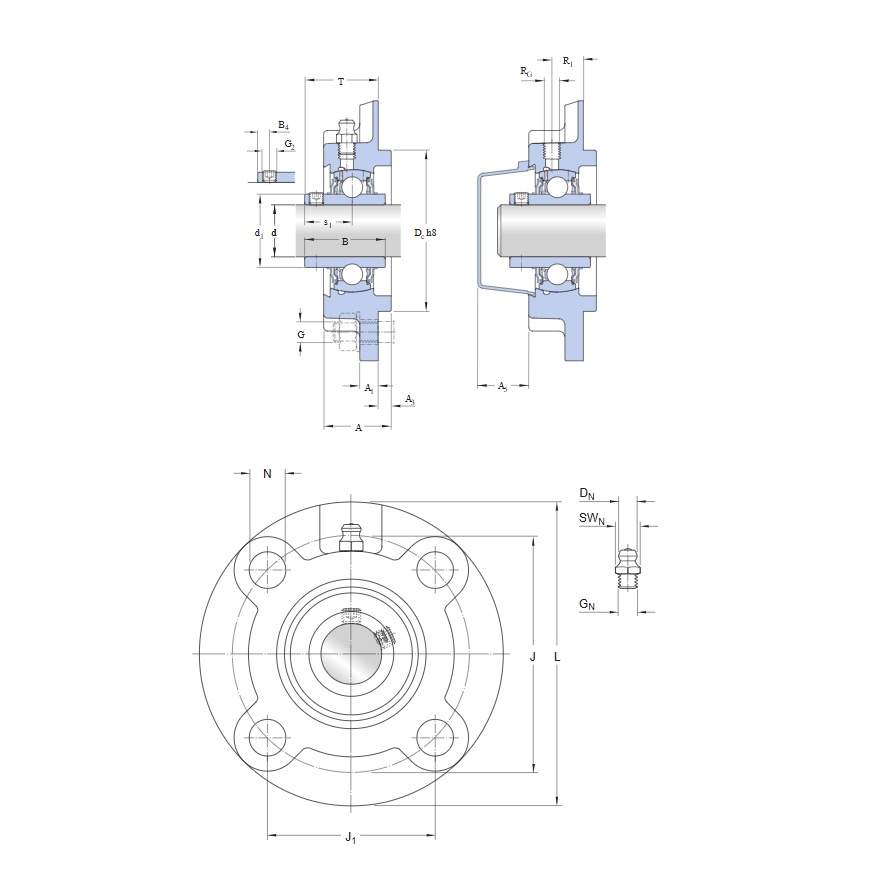

UCFC – flanșă rotundă (4 găuri)
Distribuie uniform sarcina în panou; potrivită pentru panouri subțiri sau vibrații.
Seria 200 (cod → d, mm)
| UCFC204 | 20 | UCFC210 | 50 |
|---|---|---|---|
| UCFC205 | 25 | UCFC211 | 55 |
| UCFC206 | 30 | UCFC212 | 60 |
| UCFC207 | 35 | UCFC213 | 65 |
| UCFC208 | 40 | UCFC214 | 70 |
| UCFC209 | 45 | UCFC215…UCFC218 | 75…90 |
Seria 300
UCFC305…UCFC320 → d = 25…100 mm.

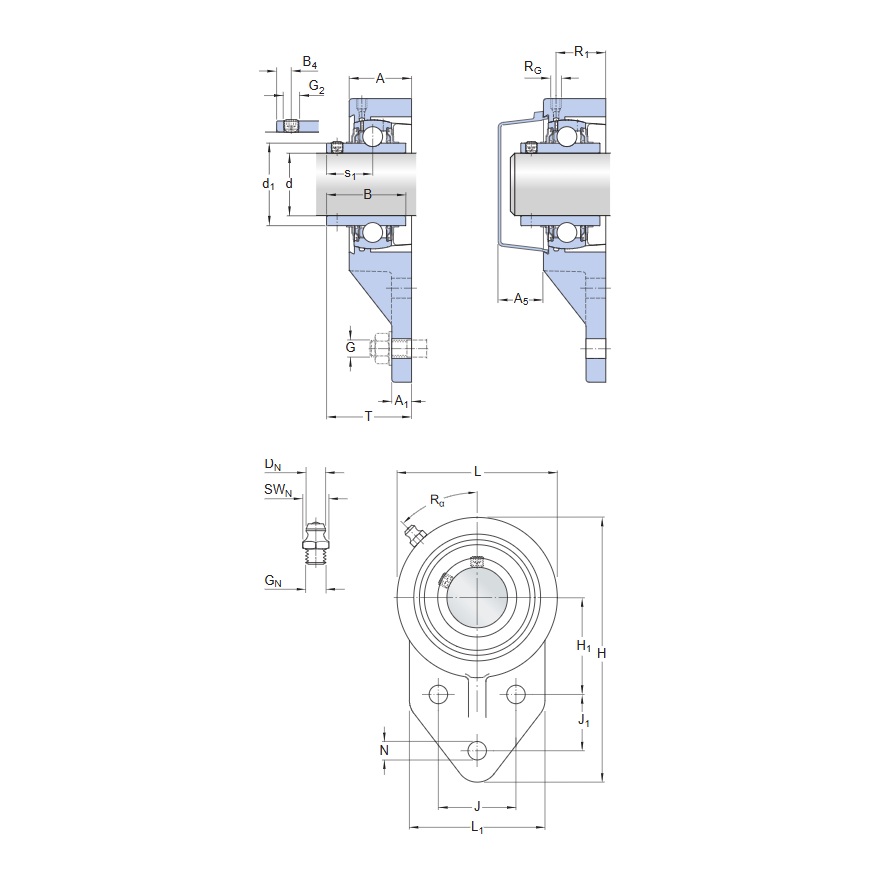

UCFB – „bracket” / flanșă pe o latură (3 găuri)
Montaj pe margini/laterale de carcasă; braț de prindere pe o singură latură.
Seria 200 (cod → d, mm)
| UCFB204 | 20 | UCFB210 | 50 |
|---|---|---|---|
| UCFB205 | 25 | UCFB211 | 55 |
| UCFB206 | 30 | UCFB212 | 60 |
| UCFB207 | 35 | UCFB213 | 65 |
| UCFB208 | 40 | UCFB214…UCFB218 | 70…90 |
| UCFB209 | 45 |
Seria 300
UCFB305…UCFB320 → d = 25…100 mm (disponibilitate în funcție de producător).

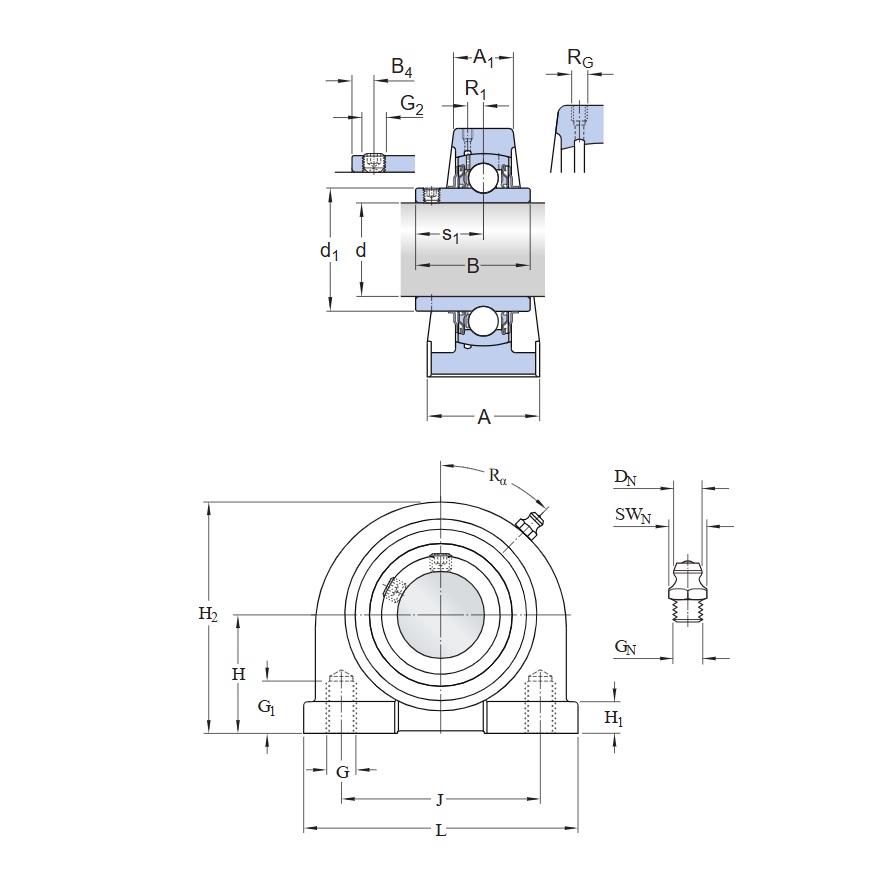

UCPA – pillow-block cu bază scurtă
Bază scurtă → amprentă mică, frecvent la arbori mici și spații înguste.
Seria 200 (cod → d, mm)
| UCPA204 | 20 | UCPA210 | 50 |
|---|---|---|---|
| UCPA205 | 25 | UCPA211 | 55 |
| UCPA206 | 30 | UCPA212 | 60 |
| UCPA207 | 35 | UCPA213 | 65 |
| UCPA208 | 40 | UCPA214…UCPA218 | 70…90 |
| UCPA209 | 45 |
Seria 300
UCPA305…UCPA320 → d = 25…100 mm (unde este disponibil).

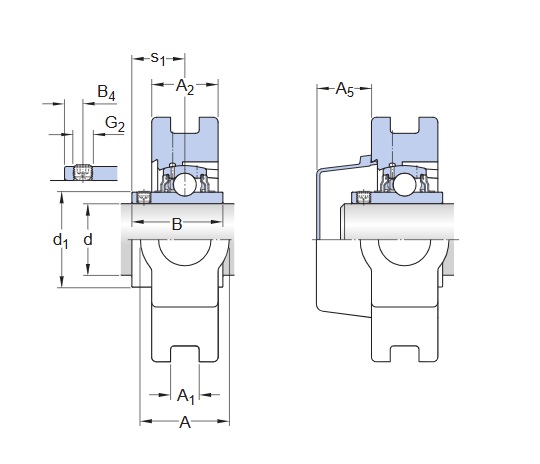

UCT – take-up (întinzător)
Lagăr glisant care culisează pe șină suport; perfect pentru tensionarea curelelor/lanțurilor și reglaj de centrare.
Seria 200 (cod → d, mm)
| UCT204 | 20 | UCT210 | 50 |
|---|---|---|---|
| UCT205 | 25 | UCT211 | 55 |
| UCT206 | 30 | UCT212 | 60 |
| UCT207 | 35 | UCT213 | 65 |
| UCT208 | 40 | UCT214…UCT218 | 70…90 |
| UCT209 | 45 |
Seria 300
UCT305…UCT320 → d = 25…100 mm (în funcție de echipare/șine compatibile).
UCHA – hanger (suspendat)
Montaj suspendat; util pentru arbori intermediari când nu există bază de fixare jos.
Seria 200 (cod → d, mm)
| UCHA204 | 20 | UCHA210 | 50 |
|---|---|---|---|
| UCHA205 | 25 | UCHA211 | 55 |
| UCHA206 | 30 | UCHA212 | 60 |
| UCHA207 | 35 | UCHA213 | 65 |
| UCHA208 | 40 | UCHA214…UCHA218 | 70…90 |
| UCHA209 | 45 |
Seria 300
UCHA305…UCHA320 → d = 25…100 mm (disponibilitate variabilă).
Notă: Dimensiunile de gabarit H1 / J / L / G diferă pentru fiecare cod și sunt afișate în paginile produselor fiice (variații). Această pagină părinte agregă doar mărimile de alezaj d și descrierile generale.
