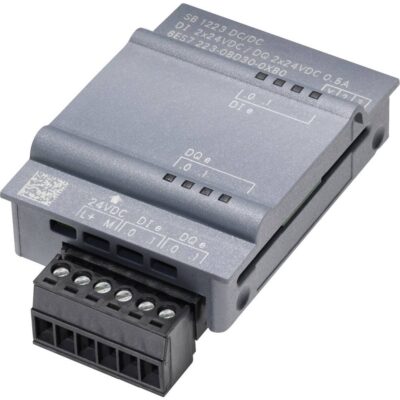

Detalii Tehnice – Modul Digital I/O Siemens SB 1223 (Cod: 6ES7223-0BD30-0XB0)
| Caracteristică | Valoare / Specificații |
|---|---|
| Funcție modul | Modul de extensie I/O digital – 2 intrări / 2 ieșiri digitale |
| Tip de modul | SB 1223 – Modul de extensie laterală pentru S7-1200 |
| Tensiune nominală operare | 24 V DC |
| Număr intrări digitale (DI) | 2 |
| Număr ieșiri digitale (DO) | 2 |
| Tip semnal intrare/ieșire | Digital (ON/OFF – 24V DC) |
| Ieșiri tip tranzistor (sinking/sourcing) | Sourcing (PNP) – ieșire pozitivă |
| Montaj | Pe partea laterală a CPU-ului S7-1200 (fără cablare separată) |
| Compatibil cu PLC | Siemens SIMATIC S7-1200 |
| Greutate netă | 0,030 kg (30 grame) |
| Dimensiuni ambalaj | 5,10 x 8,30 x 2,90 cm |
| Unitate de ambalare | 1 bucată |
| Țară de origine | China |
| EAN | 6940408100466 |
| UPC | 040892550108 |
| Cod vamal (HS code) | 85389091 |
| Export Control | AL: N / ECCN: N |
| RoHS | Conform din 15.05.2014 |
| REACH (Art. 33) | Conține: Plumb (CAS: 7439-92-1) și Monoxid de plumb (CAS: 1317-36-8) > 0.1% (w/w) |
| SCIP number | a6fbed82-686f-400a-a27e-fd59e8d62940 |
| WEEE Obligație | Nu |
| Clasa produs | A – produs standard returnabil conform politicii |
| Timp livrare standard | 1 zi (ex-works) |
| Clasificări standard | eClass: 27-24-22-04; ETIM: EC001419; UNSPSC: 32-15-17-05 |
Observații Tehnice
-
Extensie simplă și rapidă pentru controlerul Siemens S7-1200, adăugând 2 DI și 2 DO fără cablare suplimentară.
-
🔌 Conectare directă laterală – nu ocupă porturi de comunicație sau spațiu suplimentar în tabloul electric.
-
📈 Ideal pentru aplicații mici și mijlocii unde sunt necesare câteva intrări/ieșiri adiționale fără a adăuga un modul complet SM.
-
⚠️ Ieșiri sourcing (PNP) – este important de verificat compatibilitatea cu dispozitivele acționate.
-
🧷 Montaj pe șină DIN doar împreună cu CPU-ul – nu poate funcționa independent.
-
♻️ REACH/RoHS conform, dar conține plumb – manipularea trebuie făcută cu grijă în caz de deteriorare.
-
🌡️ Temperatura și mediul de operare trebuie respectate conform manualului tehnic general S7-1200.
