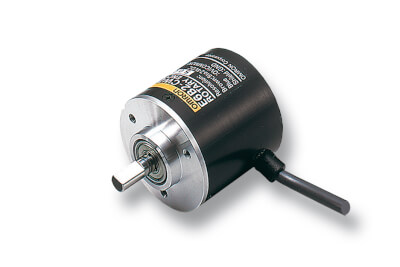

Fișă Tehnică – Encoder Incremental Omron E6B2-C (1000 P/R, NPN, Ax, Pre-cablat)
| Caracteristică | Specificație |
|---|---|
| Tip encoder | Incremental, cu ax |
| Diametru | 40 mm |
| Rezoluție | 1000 P/R (pulse per revolution) |
| Faze de ieșire | A, B, Z |
| Tip ieșire de control | NPN open collector |
| Metodă de conectare | Pre-cablat (cablu 2 metri) |
| Tensiune de alimentare | 5–24 VDC (±15%) cu ripple max. 5% |
| Curent consumat | Max. 80 mA |
| Curent de vârf (inrush) | Aproximativ 9 A (0,3 ms) |
| Tensiune sarcină max. ieșire | 30 VDC |
| Curent max. de scurgere (sink) | 35 mA |
| Tensiune reziduală | Max. 0,4 V la 35 mA |
| Frecvență de răspuns | Max. 100 kHz |
| Diferență de fază A-B | 90° ± 45° (1/4 T ± 1/8 T) |
| Timp de creștere/scădere semnal | Max. 1 µs (la 5 V, Rload = 1 kΩ, cablu 2 m) |
| Punct de poziție inițial (Z) | Da, echipat |
| Cuplu de pornire | Max. 0.98 mN·m |
| Moment de inerție | Max. 1 × 10⁻⁶ kg·m² |
| Încărcare permisă pe ax | Radial: 30 N / Axial: 20 N |
| Viteză de rotație permisă | Max. 6000 rpm |
| Protecții | Protecție la scurtcircuit, protecție polaritate inversă |
| Temperatură de operare | –10…+70 °C (fără îngheț) |
| Temperatură de stocare | –25…+85 °C (fără îngheț) |
| Umiditate de operare/stocare | 35–85% RH (fără condens) |
| Rezistență izolație | Min. 20 MΩ (500 VDC între părți active și carcasă) |
| Tensiune dielectrică | 500 VAC, 1 min între părți active și carcasă |
| Rezistență vibrații | 10–500 Hz, dublă amplitudine 2 mm / 150 m/s², 3 axe |
| Rezistență la șoc | 1000 m/s², 3 axe |
| Grad de protecție | IP50 |
| Material carcasă | ABS |
| Material unitate principală | Aluminiu |
| Material ax | Oțel inoxidabil SUS420J2 |
| Accesorii incluse | Manual de utilizare, cuplaje, cheie tip imbus |
🔍 Observații:
-
-
Encoder-ul Omron E6B2-C este conceput pentru aplicații de precizie care necesită detectarea poziției, direcției și vitezei de rotație.
-
-
-
Ideal pentru sisteme de automatizare, robotică, CNC sau alte echipamente industriale.
-
-
-
Tensiunea de alimentare flexibilă (5–24V) și ieșirea NPN îl fac compatibil cu majoritatea controlerelor și PLC-urilor.
-
-
-
Carcasa robustă și construcția cu protecții multiple oferă fiabilitate în medii industriale moderate.
-
-
-
Ușor de integrat datorită conexiunii pre-cablate și dimensiunilor compacte.
-
