Descriere
Descriere generală: – Descarca fisa tehnica

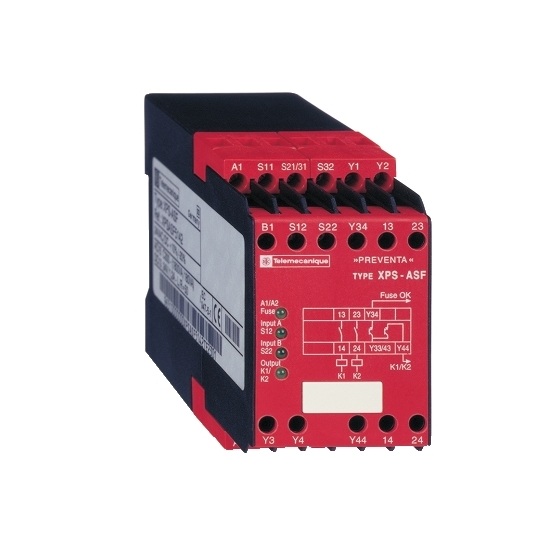

Modulul de siguranță XPS-ASF5142 face parte din gama Preventa XPS Classic și este proiectat pentru a monitoriza circuite de oprire de urgență, comutatoare de protecție, comenzi bimanuale și covoare sau margini de siguranță. Este utilizat frecvent în aplicații industriale unde este necesar un nivel ridicat de protecție pentru operatori și echipamente.
Dispozitivul funcționează cu o alimentare de 24 V AC sau DC și oferă două ieșiri de siguranță cu contacte normale deschise (NO) și două ieșiri tranzistorizate pentru semnalizare. Suportă moduri de pornire automată și manuală (cu monitorizare buton de start), fiind ușor de integrat în sisteme de control de siguranță conforme cu categoria 4 (EN 954-1), PL e (ISO 13849-1) și SIL 3 (IEC 61508 / IEC 62061).
Acest produs a iesit din fabricatie. Avem posibilitatea de a va oferi un substitut compatibil 100% cu tehnologie moderna ce nu va obliga la a schimba alte lucruri in instalatia dvs.
Va rugam sa ne contactati pentru a va transmite oferta pentru inlocuitorul compatibil.
XPSUAF13AP
Domenii de aplicare:
-
-
Monitorizare buton oprire de urgență (e-stop)
-
-
-
Monitorizare limitatoare de poziție
-
-
-
Monitorizare covoare sau margini de siguranță
-
-
-
Comandă bimanuală (tip IIIA – aplicații de bază)
-
-
-
Sisteme de siguranță pentru utilaje și linii de producție
-
Caracteristici principale:
| Specificație | Detalii |
|---|---|
| Cod produs | XPS-ASF5142 |
| Gamă de produse | Preventa XPS |
| Tip modul | Modul de siguranță (safety relay) |
| Tensiune de alimentare | 24 V AC ±20% / 24 V DC ±20% |
| Putere consumată | < 9 VA la 24 V |
| Intrări de siguranță | 2 canale (S11-S12 și S21-S22) |
| Ieșiri de siguranță | 2 x NO (13-14, 23-24) – contacte releu |
| Ieșiri auxiliare | 2 ieșiri tranzistorizate (solid-state) |
| Moduri de reset | Automat / Manual / Manual monitorizat |
| Timp de răspuns | < 40 ms |
| Nivel de siguranță | Categorie 4 (EN 954-1) / PL e (ISO 13849-1) / SIL 3 (IEC 61508) |
| Curent termic convențional Ith | 5 A |
| Curent de sarcină AC-15 | 230 V / 1.5 A |
| Curent de sarcină DC-13 | 24 V / 1.5 A (L/R = 50 ms) |
| Curent minim contact | 10 mA |
| Tensiune minimă contact | 17 V |
| Tensiune nominală izolație (Ui) | 300 V |
| Tensiune impuls nominală (Uimp) | 4 kV |
| Tip conexiuni | Borne cu șurub, terminale captive |
| Temperatură de funcționare | -10…+55 °C |
| Grad de protecție | IP20 (borne) / IP40 (carcasă) |
| Montaj | Pe șină DIN |
| Dimensiuni (L x H x A) | ~22.5 x 100 x 120 mm (estimativ) |
| Greutate | 0.350 kg |
| Certificări | Conform cu EN 954-1, ISO 13849-1, IEC 62061, IEC 61508 |
Avantaje:
-
-
Compatibil cu aplicații standard și avansate de siguranță
-
-
-
Conectare simplă prin borne clasice
-
-
-
Timp de răspuns rapid sub 40 ms
-
-
-
Conform cu cele mai înalte standarde de siguranță funcțională
-
-
-
Posibilitate de integrare în circuite cu pornire automată sau supravegheată
-
