Descriere

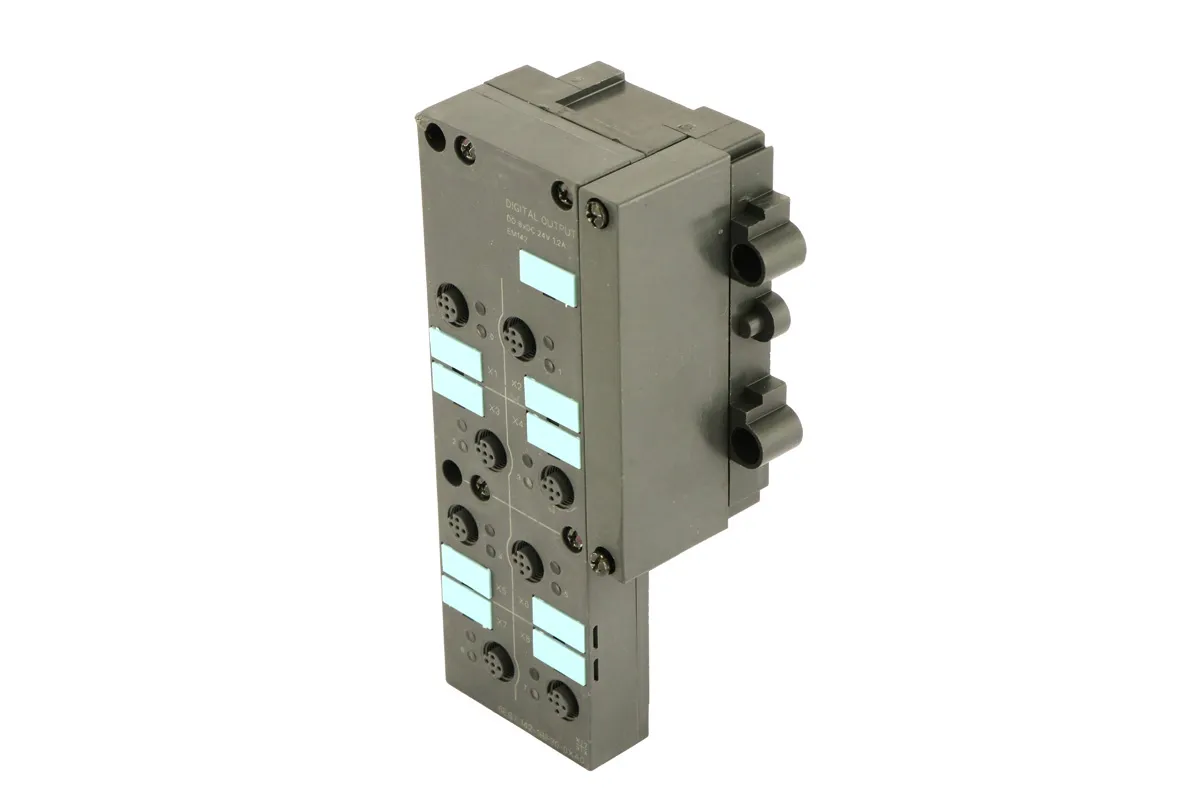

Fișă Tehnică – Modul de ieșiri digitale (8 canale)
| Categorie | Specificație |
|---|---|
| Curent de intrare | Din tensiunea de sarcină 2L+ (fără sarcină): max. 12 mA |
| Din magistrala de fundal (backplane bus) 5 V DC: max. 35 mA | |
| Pierdere de putere (tipică) | 1.5 W |
| Număr de ieșiri digitale | 8 canale |
| Protecție la scurtcircuit | Da, protecție electronică |
| ● Prag de reacție (tipic) | 1.8 A |
| Capacitate de comutare pe sarcină de lampă | max. 10 W |
| Curent de ieșire | Pentru semnal „1”: 1.2 A (la 24 V DC) |
| Curent rezidual pentru semnal „0”: max. 0.5 mA | |
| Frecvență de comutare | – Sarcină rezistivă: max. 100 Hz |
| – Sarcină inductivă (IEC 60947-5-1, DC13): max. 0.5 Hz | |
| – Sarcină tip lampă: max. 1 Hz | |
| Curent total per modul (toate pozițiile de montaj) | Până la 20 °C: max. 7 A Până la 55 °C: max. 5 A |
| Lungime cablu admisă (ne-ecranat) | max. 30 m |
| Separare de potențial | Între magistrala de fundal și restul circuitelor: Da |
| ● Separare între canalele de ieșire | Nu |
| Dimensiuni modul | Lățime: 87 mm (modul propriu-zis: 60 mm) Înălțime: 180 mm Adâncime: 55 mm |
| Greutate | Aproximativ 350 g |
📝 Observații tehnice importante
-
-
Modul de ieșire compact și performant
Cu 8 ieșiri digitale, modulul este potrivit pentru controlul sarcinilor diverse precum lămpi, relee, solenoizi sau motoare mici, cu protecție integrată la scurtcircuit.
-
-
-
Capacitate de comutare ridicată
Fiecare canal poate furniza până la 1.2 A la 24 V DC, cu un curent total de max. 7 A (la 20 °C) pentru întregul modul, ceea ce îl face ideal pentru aplicații industriale standard.
-
-
-
Protecție electronică avansată
Sistemul de protecție la scurtcircuit cu prag de reacție de 1.8 A previne deteriorarea echipamentului și crește fiabilitatea în operare continuă.
-
-
-
Limitări la sarcini inductive și cu lămpi
Comutarea sarcinilor inductive (ex. bobine, ventile) este limitată la 0.5 Hz, iar pentru lămpi la 1 Hz, din cauza curentului de pornire crescut – important de luat în calcul în aplicații ciclice rapide.
-
-
-
Separare de potențial între magistrală și ieșiri
Asigură izolare galvanică între magistrala de comunicație și ieșiri, dar nu între canalele de ieșire, deci nu este recomandat pentru aplicații ce necesită potențiale independente pe canale.
-
-
-
Instalare simplă, formă standardizată
Cu o greutate redusă (~350 g) și dimensiuni compatibile cu dulapuri electrice industriale, modulul se integrează ușor în sisteme automate cu montaj pe șină DIN.
-
